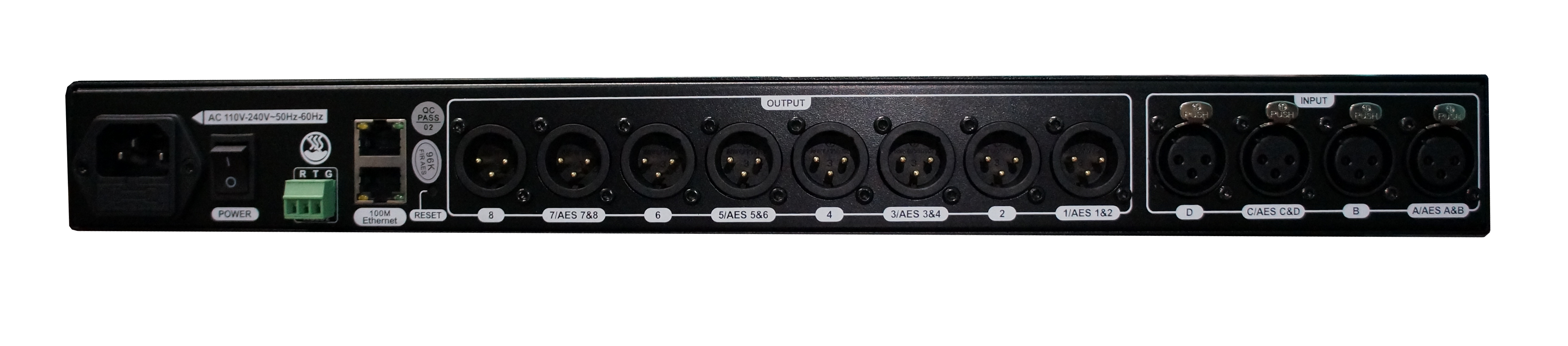

Аналоговый вход: 4 × XLR (балансный), AES/EBU
Входной импеданс:
- 10 кОм (балансный)
- 20 кОм (небалансный)
Аналоговый выход:
8 × XLR (балансный), AES/EBUВыходной импеданс:
- 50 Ом (балансный)
- 100 Ом (небалансный)
Уровень вывода по умолчанию: 0 dBu
Максимальный вход/выход: +22 dBu
THD+N: ≤0.0025% (@ +4 dBu, 20 Гц – 20 кГц)
Динамический диапазон: ≥110 дБ (мин)
Соотношение S/N: ≥110 дБ (мин)
Максимальная задержка: ≤2000 мс (настраивается отдельно для каждого канала ввода/вывода)
Источники задержки:
Аналого-цифровое преобразование (АЦП):
-
24-бит, 96 кГц → ~1.5 мс.
Цифровая обработка (DSP):
-
Фильтры, эквалайзеры, динамическая обработка → до 50 мс.
Буферизация данных:
-
Необходима для стабильной работы → добавляет 2–10 мс.
Критичные сценарии:
-
Live-звук: Суммарная задержка >10 мс может вызвать рассинхронизацию (например, между акустикой и видеорядом).
-
Студийная запись: Допустимо <5 мс для мониторинга.
-
Цифровые микшеры: Задержка зависит от процессора (например, Yamaha CL/QL – ~1.5 мс).
Цифровая обработка (DSP)
Процессор: TI OMAP-L138Производительность:
-
3648 MIPS, 2746 MFLOPS
-
16-полосный параметрический эквалайзер (на вход/выход)
-
12 типов фильтров
Типы фильтров:
-
Peak
-
Notch
-
Shelf
-
Low/High Pass
-
All Pass (1-го и 2-го порядка)
-
Butterworth (ВЧ/НЧ) 6/12/18/24/30/36/42/48 дБ/октаву
-
Bessel (ВЧ/НЧ) 6/12/18/24/30/36/42/48 дБ/октаву
-
Linkwitz-Riley: 12/24/36/48 дБ/октаву
-
Диапазон усиления фильтров: -15 дБ ~ +15 дБ (шаг 0.1 дБ)
-
Диапазон усиления вход/выход: -72 дБ ~ +12 дБ (шаг 0.1 дБ)
-
Центральная частота: 20 Гц – 20 кГц (шаг 1 Гц)
-
Добротность (Q): 0.01 ~ 5 (для пиков и полосовых фильтров)
Gain:
Диапазон: -84 dBFS ~ 0 dBFS
Время восстановления: 1 мс ~ 1000 мс
Время начала: 1 мс ~ 1000 мс
Input Compression:
Соотношение (Ratio): 1 ~ 20
Время атаки (Attack Time): 1 мс ~ 1000 мс
Время восстановления (Release Time): 1 мс ~ 1000 мс
Компенсационное усиление (Make-up Gain): -24 дБ ~ +30 дБ
Limiting:
Диапазон: -84 dBFS ~ 0 dBFS
Время восстановления: 100 мс ~ 1000 мс
Задержка (Delay): До 2000 мс (настраивается по каналу ввода/вывода)
